为什么测量位移?
-检测材料/结构中的应变和偏差
-增加生产线监控的过程控制
-确保线性和角度运动控制
-提供质量控制的尺寸测量
-作为系统退化的指标
LORD MicroStrain DVRT:
-提供优秀的长度与传感行程比
-具有无摩擦设计,可在数百万次循环中使用
-设计用于恶劣的流体和环境
-提供简单的即插即用可用性
-可根据您的特定要求定制
微小型DVRT

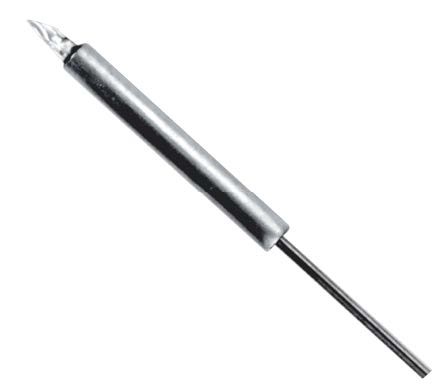

M-DVRT®线性位移传感器
外径:
1.5 mm(标准型)
1.8 mm(高分辨率)
线性行程长度:3,6,9
mm(标准)
1.5 mm(高分辨率)
约。体长:
4mm + 2.5x行程长度

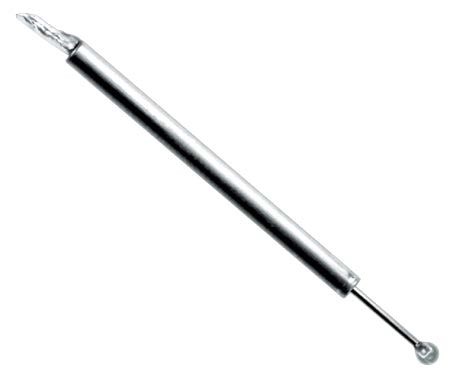

MG-DVRT®线性位移计传感器
外径:
1.8毫米(光滑的车身)
线性行程长度:3,6,9
mm(标准)
1.5 mm(高分辨率)
约。体长:
4mm + 6x行程长度

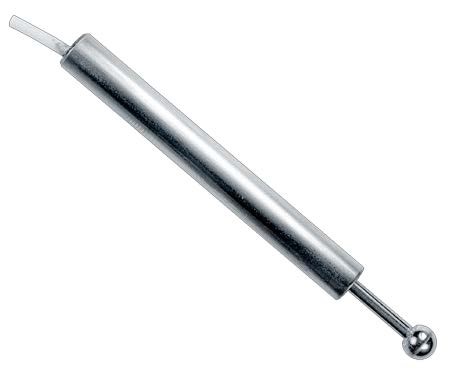

SG-DVRT®线性位移计传感器
外径:
6.0 mm(光滑的车身)
8.0 mm,行程38 mm
线性行程长度:
4,8,24,38 mm(标准)
6 mm(高分辨率)
500μm或更小(纳米)
约。体长:
10mm + 5x行程长度
∙微小型DVRT分辨率:300nm至4.5μm
∙超小型DVRT分辨率:125nm至9.5μm
∙不锈钢外壳,持久性能
∙低信噪比(M / MG-DVRT - 2000:1,S / SG-DVRT - 4200:1)
∙专为在-55°至170°C的温度范围内工作而设计
∙与LORD MicroStrain DEMOD信号调节器兼容的带键的4针Lemo连接器
超小型DVRT
S-DVRT®线性位移传感器
外径:
4.76毫米(3/16英寸)
线性行程长度:
4,8,24,38 mm(标准)
6 mm(高分辨率)
500μm或更小(纳米)
约。体长:
10mm + 3x行程长度
真实的应用:
装配验证
使用DVRT可以
验证正确的装配
尺寸,特别是在
使用无差别模式时(当
一个传感器找到参考
面时,另一个找到有
问题的部件)。
准确的运动控制反馈
LORD MicroStrain DVRT是
运动控制应用的理想选择,
特别是需要二次
运动确认的
应用,或其他不能使用标准
编码器的应用。示例:机器人,
半导体材料处理,光圈
控制,车辆上的阀门位置,
电子凸轮运动环路
航空航天燃料箱监控
使用SG-DVRT和定制设计的密封外壳和集成连接器,客户可以监控火箭燃料箱的偏转,从而使
研究人员能够监控燃料消耗量。
状态监测
多MG-DVRT设置允许飞机OEM客户确定6DoF中的运动,其成功地监测弹性体的降解
轴承刚度。
所有解决方案均得到LORD MicroStrain支持人员的支持
